26/06/19在宏觀認知中，光似乎連續而穩定；但在微觀尺度下，光的本質卻是離散光子。這也意味著，當科學成像不斷逼近觀測極限時，系統面對的不再是連續光信號，而是隨機且極其微弱的單光子級信息。圍繞光子級信息獲取與測量發展的單光子探測技術，正成為新一代高端科學儀器與先進制造的重要技術基礎。
一、光子級信息研究的核心挑戰——被“噪聲”淹沒的真相
在光子信息前沿研究領域，成像實驗面臨一個共同的極限挑戰：信號極其微弱，每個像素可能僅有幾個光子信號。
在這一極限條件下，相機的問題并非只是“看不清”，而是系統噪聲與真實信號疊加，導致有效信息被淹沒。
此時，評價相機性能的標準發生了根本的變化：不再是“信號是否足夠強”，而是能否控制自身噪聲，實現對光子信息的可靠解析與定量探測。
圖1：單分子熒光信號(左)，單原子級離散熒光亮點(右)。
二、單光子級相機的真正價值——不引入“額外測量誤差”
對于相機技術而言，存在一條關鍵分界線：
當相機系統讀出噪聲低于單光子信號幅度時，相機系統的靈敏度極限，將逐步由相機電路噪聲，轉為由光子信號的統計漲落（散粒噪聲）主導。

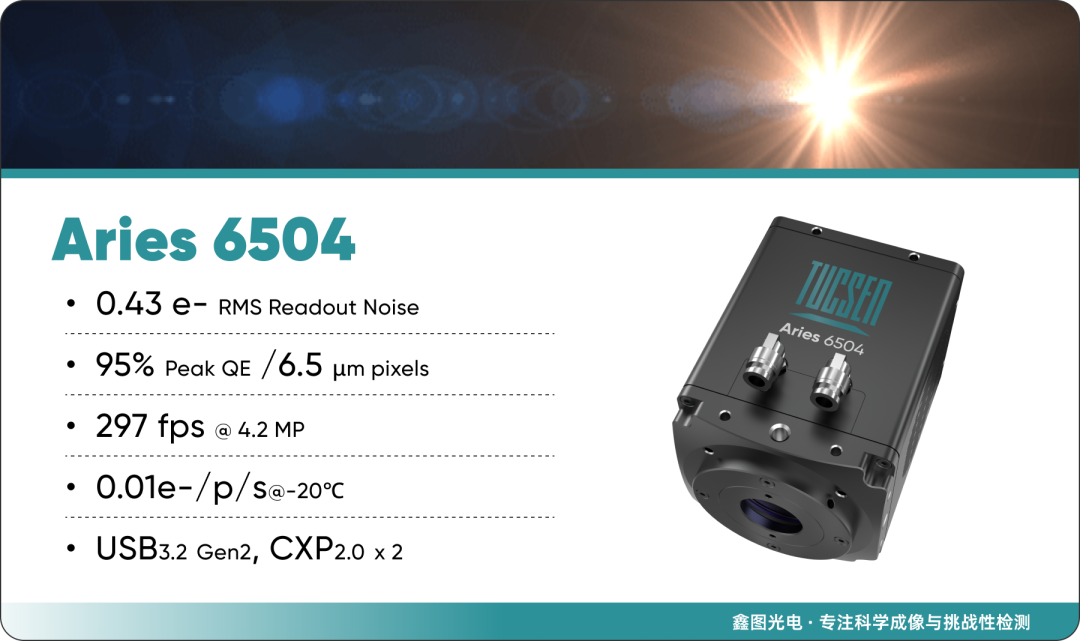

圖2：Aries 6504系列單光子級高速sCMOS相機
這也是單光子級相機的真正價值：不是“增強信號”，不僅僅是“更高靈敏度”，而是盡可能不引入額外測量誤差，實現對真實光子信息的可靠解析。
前主流BSI-sCMOS實測對比。相同條件下，Aries-6504-Pro圖像信噪比更優。.png)
圖3：Aries 6504 Pro 和當前主流BSI-sCMOS實測對比。相同條件下，Aries 6504 Pro圖像信噪比更優。
三、單光子探測技術演進變化 從“單點探測”到“動態測量”
單光子探測并不是一項單一的技術，而是一個從“單點探測事件”到“動態還原時空”的演進過程。
1、維度的起點：單點探測技術
代表性技術：包括光電倍增管（PMT）、單光子雪崩二極管（SPAD），其核心目標是解決“是否探測到光子”。它能提供極致的時間分辨率（皮秒級），至今仍是熒光壽命分析、單光子計數及基礎量子物理實驗的核心。
架構。.png)
圖4：PMT技術架構。
局限性： 無法直接提供空間位置信息。如果要還原圖像，需要配合復雜的掃描系統，這極大限制了觀測動態過程的效率。
2、維度的飛躍：面陣成像時代
隨著研究對象從“單點事件”擴展至“空間成像 + 動態過程分析”，面陣單光子成像技術迎來了兩次技術路線演進：
① 第一代：“信號放大” 路線(ICCD和EMCCD)
采用“先增強 / 放大，再讀出”的技術思路，首次實現了極弱光的二維圖像。
圖5：ICCD（左）和EMCCD（右）技術架構。如圖所示，ICCD 信號在外部像增強器MCP階段被隨機雪崩倍增，僅適合事件探測，不適合定量成像；EMCCD信號放大發生在芯片內部，相比ICCD更適合定量分析。
局限性：ICCD和EMCCD本質上都屬于倍增技術路線，存在統計噪聲大、線性度差、低幀率等核心局限性，僅適用于靜態極弱光成像，難以滿足高速動態定量成像的綜合要求。
② 第二代：“真實解析” 路線(超低噪聲CMOS)
隨著CMOS技術的發展，第二代面陣單光子成像開始進入了以背照式CMOS為代表的“直接讀出”階段。
圖6：CMOS技術架構。CMOS 核心工作流程是一個“光子-電荷-電壓-數字信號”的線性讀出過程。雖然不同廠商技方案存在差異，但背照式CMOS的本質均是在 CMOS 技術平臺基礎上，通過對底層噪聲的極致優化，實現對單光子級信號的直接解析。
核心優勢：超低噪聲CMOS相比第一代倍增技術路線，具備更高時間分辨能力、更高動態范圍和更穩定線性響應，更適合動態定量成像。鑫圖 Aries 6504 系列 單光子級高速相機所代表的，正是"超低噪聲CMOS"這一技術路線向“高速化、穩定化與系統化”發展的工程化實現。
四、單光子級相機如何選型？——能力邊界與常見誤區解析
“單光子級”相機技術目前僅在少數科研領域?qū)崿F(xiàn)應用，很多用戶不清晰其能力定位，容易陷入?yún)?shù)化誤區。
1、單光子級靈敏度等級如何判斷？
在單光子級成像領域，不同系統之間的性能差異并不只是“噪聲數值”的差異，而是是否具備統計意義上的光子分布解析能力。
圖7：鑫圖Aries 6504 Pro單光子統計直方圖。如圖所示鑫圖Aries 6504 Pro在0.4e? 讀出噪聲水平下，已具備統計意義上的單光子分辨能力，可實現準PNR（photon number resolving）級單光子信息解析。
計直方圖。如圖所示鑫圖Aries-6504-Pro在0.4e?-讀出噪聲水平下，已具備統計意義上的單光子分辨能力，可實現準PNR（photon-number-resolving）級單光子信息解析。.png)
單光子級能力判據
.png)
目前主流 EMCCD 與低噪聲 sCMOS 通常處于“單光子探測級”與“準PNR”區間，而真正的PNR能力需要依賴超導納米線單光子探測器(SNSPD)等特殊探測體系，而此類技術仍處于科研與實驗室驗證階段。
2、讀出噪聲越低，定量能力越強嗎？
讀出噪聲僅僅決定單光子級信號是否“可被檢測”，并不等于系統整體定量解析能力。當進入單光子區后，相機性能不再由單一噪聲指標主導，而是由多維因素共同決定，主要包括：
- 量子效率
- 像素結構
- 幀率與時間分辨
- 系統線性響應
特別是在動態成像場景中，系統在單位時間內獲取的有效光子數量，將直接決定信噪比與信息完整性。
3、“芯片參數”等同于“相機性能”嗎？
盡管傳感器芯片決定了理論性能上限，但相機的成像性能取決于全鏈路設計能力，包括信號探測、處理、傳輸?shù)綀D像生成等。
制示意.png)
圖8：圖像形成鏈路示意圖
在極限光子級條件下，這個過程的任何微小誤差會被放大。因此，即使采用相同芯片，不同廠商相機的實際性能仍可能存在明顯差異。
對比示例。.png)
圖9：成像品質對比示例。
五、鑫圖單光子級成像技術優勢 從“極限靈敏”到“系統定量
鑫圖 Aries 6504 系列產品的定位，不只是傳統意義的高靈敏度相機，而是單光子級成像設備的工程化載體。它具備了驅動光子成像技術向“可重建、可定量、系統化”進化的能力，為構建復雜實驗與嚴苛工程應用提供了可靠的保障。
1、單光子級技術工程化能力
鑫圖基于物理探測特性，對單光子能力進行了工程化分級，并通過不同讀出模式與產品平臺實現能力覆蓋與應用匹配。
Aries 6504系列產品能力矩陣
品能力矩陣.png)
1） Aries 6504 Pro 單光子準PNR旗艦機型
覆蓋高靈敏 / 高速 / 高動態三模式， 面向準PNR級精密定量與前沿科研應用。
2）Aries 6504 單光子探測標準機型
聚焦高速 + 動態范圍，面向工程化動態成像與高通量設備應用。
Aries 6504系列三種讀出模式核心參數及典型應用
用領域.png)
2、系統級線性度保障
鑫圖構建了貫穿“信號產生”至“圖像輸出”的全鏈路保障體系，依托高可靠制冷與精密熱控技術，保障長時實驗中線性映射關系的零漂移，確保每一顆光子的定量表征都具備嚴謹?shù)目茖W(xué)性。
圖10：鑫圖光電實驗室實測的Aries 6504光響應曲線（99.94% 線性度）。
3、產品品質與可靠性驗證能力
鑫圖不僅確保指標的科學嚴謹性，同時強調前沿技術在復雜工程環境中的生存力。我們依托三大專業可靠性實驗室，確保每一臺出廠設備均達到國際一線品質標準：
相機出廠逐臺標定核心性能參數并提供測試報告，確保科研復現與工程部署的一致性需求。
標準品平均無故障工作時間 (MTBF) ≥ 5 年，支撐高強度的連續工作任務。
全系標準品提供 2 年質保，并針對特殊項目提供定制化的可靠性指標測試服務。
