產品介紹

Gemini 8KTDI 是鑫圖應對高通量挑戰性檢測應用推出的新一代高性能TDI相機，較上一代TDI相機具有更高的信噪比和高速成像性能優勢。Gemini 8KTDI 不僅在核心應用波段的靈敏度性能的大幅升級，266nm紫外波段的量子效率分別高達65.8%，460nm可見光波段達到了94.2%的峰值水平；Gemini 8KTDI?還率先實現了100G /40G CoF高速數據接口技術的應用，8K行頻速度高達1MHz，整體通量性能較上一代實現了翻倍升級，同時搭載鑫圖穩定可靠的制冷降噪技術，可有效降低系統高速運行時帶來的熱噪聲干擾，是高端設備實現更高精度檢測和更高效能提升的強有力保障！

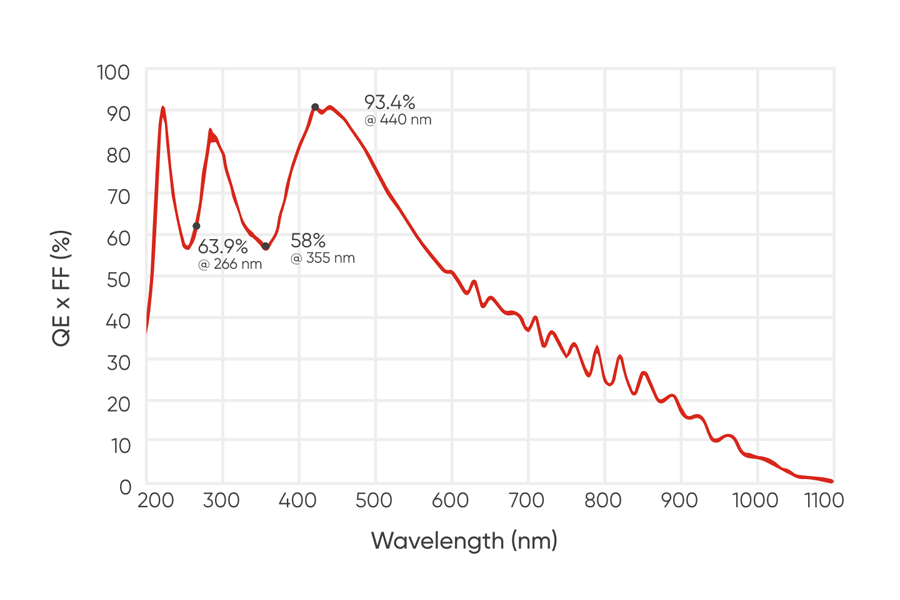

寬光譜/紫外增強

Gemini 8KTDI 不僅具有180nm-1100nm寬光譜成像優勢，可見光峰值量子效率高達94.2%，而且在266nm紫外典型應用波段，量子效率分別高達65.8%，能幫助檢測設備進一步提升檢測精度和缺陷檢測率，在紫外檢測領域具有更顯著的應用優勢！

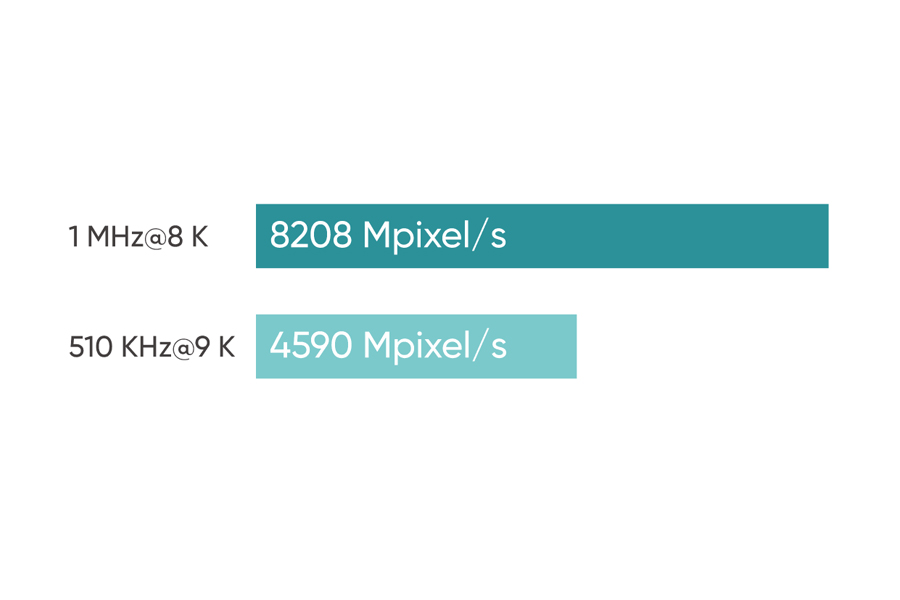

1MHz@8K高行頻輸出

Gemini 8KTDI不僅率先實現了100G CoF高速接口在TDI相機的開發應用，更有利于儀器系統的集成，還針對不同應用特點，開發了多種數據讀出模式：8bit/10bit高速模式下行頻可達1MHz，12bit高動態模式最高可達500 KHz，整體數據通量性能較上一代TDI技術實現了翻倍升級，可以為高端檢測設備效能升級提供強有力的性能支持！
穩定可靠制冷降噪技術

高端挑戰性檢測應用中，對缺陷的檢測要求非常高，即使是1~2DN的灰階抖動都會影響檢測結果。鑫圖的制冷技術經過市場的長期驗證，不僅能夠?qū)Ω泄庑酒瑢?shí)行精準的低溫控制，還能使相機在長時間工作中保持±0.5℃恒定狀態。如圖所示，鑫圖相機制冷后具有更均一的成像背景和更低的噪聲水平，可以為高精度缺陷檢測提供更精準可靠的數據支撐。
